1.執行標準;熱電偶用補償電纜SC/RC/NC/NX/KX執行GB/T4989—94標準等效IEC584—3標準

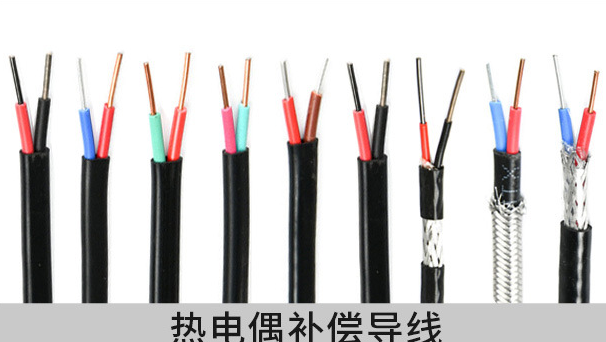

2.熱電偶用補償電纜SC/RC/NC/NX/KX用途:
熱電偶用補償電纜SC/RC/NC/NX/KX是在一定范圍內(包括常溫)具有與所匹配的熱電偶的熱電勢值的標稱值相同的一對帶有J緣層的導線，用它們連結熱電偶與測量裝置，以補償熱電偶連接處的溫度變化的誤差。
3. 產品代號及含義
|
項目 |
代號 |
代號及含義 |
項目 |
代號 |
代號及含義 |
|
|
型號 |
SC |
配用S分度號熱電偶補償型補償導線 |
耐熱等 |
70 |
高使用溫度為 |
|
|
RC |
配用R分度號熱電偶補償型補償導線 |
105 |
高使用溫度為 |
|
||
|
NC |
配用N分度號熱電偶補償型補償導線 |
200 |
高使用溫度為 |
|
||
|
NX |
配用K分度號熱電偶補償型補償導線 |
250 |
高使用溫度為 |
|
||
|
KCA |
配用K分度號熱電偶補償型補償導線 |
V |
聚氯乙烯 |
|
||
|
KX |
配用K分度號熱電偶補償型補償導線 |
J緣材料 |
Y |
聚乙烯 |
|
|
|
B |
聚丙烯 |
|||||
|
EX |
配用E分度號熱電偶補償型補償導線 |
|||||
|
G |
硅橡膠 |
|
||||
|
JX |
配用J分度號熱電偶補償型補償導線 |
F4 |
聚四氟乙烯 |
|
||
|
TX |
配用T分度號熱電偶補償型補償導線 |
F46 |
聚全氟乙丙烯 |
|
||
|
系列代號 |
ZR |
阻燃電纜 |
護套材料 |
V |
聚氯乙烯 |
|
|
ia |
本安電纜 |
B |
玻璃纖維 |
|
||
|
使用分類 |
G |
一般用 |
F4 |
聚四氟乙烯 |
|
|
|
H |
耐熱用 |
F46 |
聚全氟乙丙烯 |
|
||
|
P |
銅絲編織 |
|
||||
|
精度等 |
S |
準確 |
屏蔽材料 |
P1 |
鍍錫銅絲編織 |
|
|
|
/ |
普通 |
P2 |
銅帶繞包 |
|
|
|
P3 |
鋁/塑復合膜繞包 |
|
||||
|
規格 |
|
2X導體截面積mm2 |
導體種類 |
A |
單股導體可省略 |
|
|
R |
多股絞合導體 |
