YVFB YVFBP YVFBG扁平軟電纜

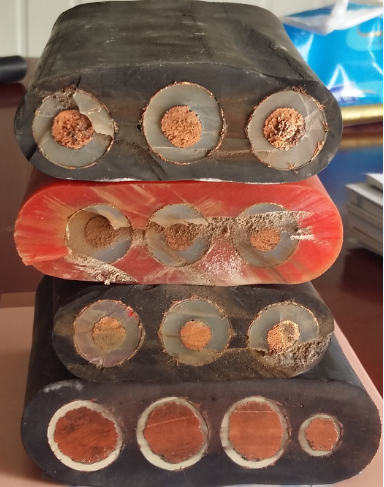

YVFB/ YVFBP/ YVFBG扁平軟電纜 一.產品介紹： YVFB/ YVFBP/ YVFBG扁平軟電纜用于動力傳輸及控制電纜，廣泛應用于行車、臺車、傳輸機械等移動設備。如冶金、電力、船舶、物流輸送系統、港口機械。 二.產品特點： YVFB/ YVFBP/ YVFBG扁平軟電纜具有耐寒、柔軟、耐磨、防油等特性。 比圓電纜的彎曲半徑小，節省安裝空間。 可多根線纜重疊捆綁使用。 芯線單排一字型排列時：懸掛長度＞40m移動速度＞2m/s 建議增加承力鋼絲或紡綸紗 芯線梅花型絞合排列時：懸掛長度＞80m移動速度＞4-10m/s建議增加承力鋼絲 三.YVFB/ YVFBP/ YVFBG扁平軟電纜結構： 導體：采用多股柔性無氧銅絲符合DIN VDE 0295等級5 絕緣：優質耐油、阻燃丁晴混合體顏色：彩色線芯或編碼線芯接地黃綠芯線 護套：優質耐油、阻燃丁晴混合體顏色：黑色或灰色 四.電氣特性： 額定電壓：U0/U 300/500 V 測試電壓: U 2500V 溫度范圍：℃移動安裝：-15℃～+70℃ 固定安裝：-30℃～+70℃ 型號 芯數 截面 近似寬度mm 近似厚度mm 近似密度(kg/km) 產品大致形狀 YVFB 2 0.75 8.0±1.0 4.6±0.5 69 一字排列 YVFB 3 0.75 10.4±1.0 4.6±0.5 91 一字排列 YVFB 4 0.75 13.7±1.0 4.6±0.5 119 一字排列 YVFB 5 0.75 17.1±1.0 4.6±0.5 147 一字排列 YVFB 6 0.75 19.4±1.0 4.6±0.5 169 一字排列 YVFB 7 0.75 21.8±1.5 4.6±0.5 190 一字排列 YVFB 60 0.75 67.5±2.5 8.4±0.5 1097 梅花排列 YVFB 66 0.75 73.5±2.5 8.4±0.5 1197 梅花排列 YVFB(G) 2 0.75 13.5±1.0 4.6±0.5 113 一字排列(帶鋼絲) YVFB(G) 3 0.75 15.9±1.0 4.6±0.5 133 一字排列(帶鋼絲) YVFB(G) 21 0.75 62.8±2.5 4.2±0.5 485 一字排列(帶鋼絲) YVFB(G) 22 0.75 65.2±2.5 4.2±0.5 503 一字排列(帶鋼絲) YVFB(G) 23 0.75 67.5±2.5 4.2±0.5 522 一字排列(帶鋼絲) YVFB 8 1 25.7±1.5 4.8±0.5 249.2 一字排列 YVFB 9 1 28.3±1.5 4.8±0.5 274.6 一字排列 YVFB 10 1 30.8±2.0 4.8±0.5 300 一字排列 YVFB 11 1 33.4±2.0 4.8±0.5 325.5 一字排列 YVFB 12 1 35.9±2.0 4.8±0.5 350.9 一字排列 YVFB 13 1 38.5±2.0 4.8±0.5 376.4 一字排列 YVFB 14 1 42.0±2.0 4.8±0.5 408.5 一字排列 YVFB 9 2.5 37.7±2.0 6.6±0.5 530.6 一字排列 YVFB 10 2.5 41.3±2.0 6.6±0.5 583 一字排列 YVFB 11 2.5 44.9±2.0 6.6±0.5 635.3 一字排列 YVFB 40 2.5 85.3±2.5 12.7±1.0 2090.5 梅花排列 YVFB 42 2.5 83.1±2.5 13.8±1.0 2223.2 梅花排列 YVFB(G) 19 2.5 81.9±2.5 6.6±0.5 1145.6 一字排列(帶鋼絲) YVFB(G) 20 2.5 85.5±2.5 6.6±0.5 1197.9 一字排列(帶鋼絲) YVFB(G) 21 2.5 89.1±2.5 6.6±0.5 1250.3 一字排列(帶鋼絲)
