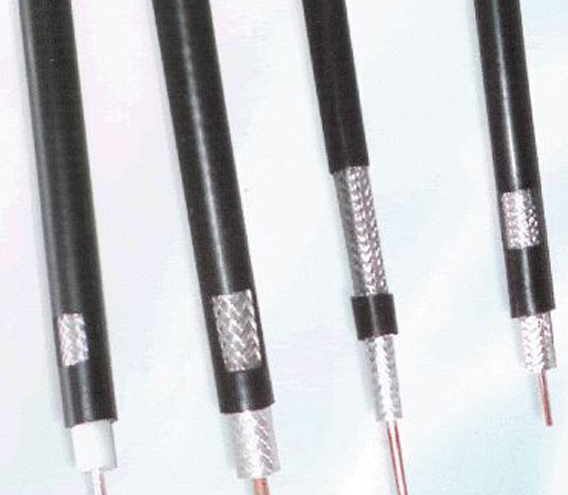

RG同軸電纜
執行標準：MIL-C-17
產品特性：
1.工作溫度： -55℃～200℃（包括電纜的工作溫升）
2、導體：鍍銀銅導體，鍍銀銅包鋼,屏蔽:鍍銀銅導體
3、J緣：聚四氟乙烯(F4)，FEP
4、護套：聚全氟乙丙烯(F46)
5、顏色：J緣:透明護套:透明或其它顏色
特點/用途：
RG同軸電纜被用于無線通信、廣播和無線電頻率信號的傳輸設備。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
型號規格、結構數據及主要性能
產品特性：
1.工作溫度： -55℃～200℃（包括電纜的工作溫升）
2、導體：鍍銀銅導體，鍍銀銅包鋼,屏蔽:鍍銀銅導體
3、J緣：聚四氟乙烯(F4)，FEP
4、護套：聚全氟乙丙烯(F46)
5、顏色：J緣:透明護套:透明或其它顏色
特點/用途：
RG同軸電纜被用于無線通信、廣播和無線電頻率信號的傳輸設備。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
型號規格、結構數據及主要性能
|
型號 |
內導體
|
J緣
|
|
護套
|
特性阻抗標稱值ohm
|
工作溫度℃
|
大工作電壓 VMS
|
大工作頻率MHz
|
衰減≯ dB/m
|
參照標準號
|
類似的中國型號
|
|||||
|
材料
|
直徑mm
|
材料
|
直徑mm
|
外導體
|
材料
|
直徑mm
|
||||||||||
|
RG178
|
鍍銀銅線或鍍銀銅包鋼線
|
7×0.102
|
聚四氟乙烯 PTFE
|
0.86
|

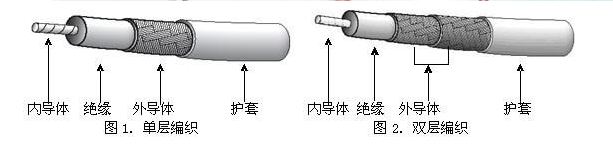

單層編織
|
FEP
|
1.83
|
50
|
-55 至 +200
|
1000
|
3000
|
2.572
|
MIL-C-17
|
SFF-50-1
|
||
|
RG178FEP
|
鍍銀銅線
|
7×0.102
|
FEP
|
0．86
|
單層編織
|
FEP
|
1.83
|
50
|
-55 至 +150
|
1000
|
3000
|
2.572
|
MIL-C-17
|
SFF-50-1
|
||
|
RG316
|
鍍銀銅包鋼線
|
7×0.17
|
聚四氟乙烯 PTFE
|
1.52
|
單層編織
|
FEP
|
2.50
|
50
|
-55 至 +200
|
1200
|
3000
|
1.532
|
MIL-C-17
|
SFF-50-1.5-1
|
||
|
RG316D
|
鍍銀銅包鋼線
|
7×0.17
|
聚四氟乙烯 PTFE
|
1.52
|
雙層編織
|
FEP
|
2.90
|
50
|
-55 至 +200
|
1200
|
3000
|
1.532
|
MIL-C-17
|
SFF-50-1.5-2
|
||
|
RG393
|
鍍銀銅線
|
7×0.792
|
聚四氟乙烯 PTFE
|
7.24
|
雙層編織
|
FEP
|
9.91
|
50
|
-55 至 +200
|
5000
|
11000
|
1.089
|
MIL-C-17
|
SFF-50-7-2
|
||
|
RG142
|
鍍銀銅包鋼線
|
0.94
|
聚四氟乙烯 PTFE
|
2.95
|
雙層編織
|
FEP
|
4.95
|
50
|
-55 至 +200
|
1900
|
5000
|
1.050
|
MIL-C-17
|
SFF-50-3-2
|
||
|
RG141
|
鍍銀銅包鋼線
|
0.94
|
聚四氟乙烯PTFE
|
2.95
|
單層編織
|
FEP
|
4.83
|
50
|
-55 至 +200
|
1900
|
5000
|
1.050
|
MIL-C-17
|
SFF- 50-3-1
|
||
|
RG304
|
鍍銀銅包鋼線
|
1.50
|
聚四氟乙烯PTFE
|
4.70
|
雙層編織
|
FEP
|
7.11
|
50
|
-55至+200
|
3000
|
5000
|
0.755
|
MIL-C-17
|
SFF-50-5-2
|
||
|
RG179
|
鍍銀銅包鋼線
|
7×0.102
|
聚四氟乙烯PTFE
|
1.60
|
單層編織
|
FEP
|
2.54
|
75
|
-55至+200
|
1200
|
1000
|
0.869
|
MIL-C-17
|
SFF-75-1.5-1
|
||
|
RG179FEP
|
鍍銀銅線
|
7×0.102
|
FEP
|
1.60
|
單層編織
|
FEP
|
2.54
|
75
|
-55 至 +150
|
1200
|
1000
|
0.875
|
MIL-C-17
|
|
||
|
RG302
|
鍍銀銅包鋼線
|
0.64
|
聚四氟乙烯PTFE
|
3.71
|
單層編織
|
FEP
|
5.13
|
75
|
-55至+200
|
2300
|
3000
|
0.666
|
MIL-C-17
|
SFF-75-4
|
||
|
RG303
|
鍍銀銅包鋼線
|
0.94
|
聚四氟乙烯PTFE
|
2.95
|
單層編織
|
FEP
|
4.32
|
70
|
-55至+200
|
1900
|
3000
|
0.781
|
MIL-C-17
|
SFF-50-3-1
|
||
|
RG180
|
鍍銀銅包鋼線
|
7×0.102
|
聚四氟乙烯PTFE
|
2.59
|
單層編織
|
FEP
|
3.56
|
95
|
-55至+200
|
1500
|
1000
|
0.676
|
MIL-C-17
|
SFF-9
|
||
