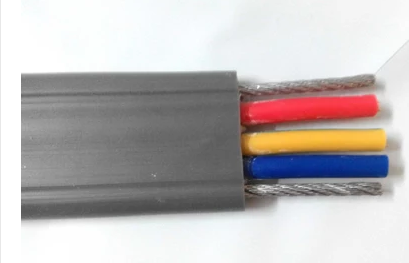

TVVB-3*4mm2+2G電梯隨行扁平軟電纜
TVVB-3*4mm2+2G電梯隨行扁平軟電纜適用的額定電壓是450/750V 及以下。正常使用時，導體高溫度為70℃，他適用于-15℃到40℃的環境下使用。
電梯隨行電纜是所有電梯須配備的標準部件，安裝在電梯機房和電梯井道內的轎廂之間的軟電纜，用于在機房和轎廂之間傳遞控制信號和簡單的通訊信號。典型信號包括放心回路、井道位置信號、轎廂內呼指令、門機信號、轎廂顯示信號等，
電梯隨行扁平軟電纜TVVB-3*4mm2+2G字母代號及其意義
T:電梯電纜 V：聚氯乙烯J緣 V：聚氯乙烯護套 B:扁形 P：屏蔽
TVVB-3*4mm2+2G電梯隨行扁平軟電纜使用范圍:適用于電梯內部、電動門、拖鏈等作隨行懸掛電纜。
使用特性:TVVB-3*4mm2+2G電梯隨行扁平軟電纜主要應用于電梯控制系統，該電纜采用特殊結構設計，使用壽命長，可在懸掛較長的長度的條件下提供整體電氣控制，可以用于長距離懸掛使用場合。
TVVB-3*4mm2+2G電梯隨行扁平軟電纜產品特點：
芯線單排一字型排列時：懸掛長度＞40m 移動速度＞2m/s 建議增加承力鋼絲或元件
芯線梅花型絞合排列時：懸掛長度＞80m 移動速度＞4-10m/s建議增加承力鋼絲或元件
電氣特性：
額定電壓：U0/U ≤ 1.5mm2 300/500 V
＞ 1.5 mm2 450/750 V
測試電壓: U 2500V
溫度范圍：℃ 移動安裝：-15℃～ +70℃
固定安裝：-30℃～ +70
TVVBP YVVBP電梯隨扁平軟電纜型號M稱
|
型號
|
產品M稱
|
用途
|
導體長期允許
工作溫度 ℃ |
額定電壓
V |
標稱截面
mm2 |
|
TVVB
YVVB |
聚氯乙烯J緣聚氯乙烯護套電梯扁電纜
|
電梯內部作隨行懸掛電纜，用
于動力傳輸線及控制、照明、 通訊線路接 |
-15 ~ +70
|
300/500
450/750 |
0.3 ~ 240
|
|
TVVBG
YVVBG |
聚氯乙烯J緣聚氯乙烯護套鋼絲加強型電梯扁電纜
|
||||
|
TVVBP
YVVBP |
聚氯乙烯J緣聚氯乙烯護套銅絲編織屏蔽電梯扁電纜
|
||||
|
|
|||||
TVVBP YVVBP電梯隨扁平軟電纜結構/尺寸表
|
型號
|
芯數x截面
mm2 |
電纜外型尺寸
|
電纜參考重量
KG/KM |
|
|
高mm
|
寬mm
|
|||
|
TVVB
一字排列 |
2X0.75
|
4.6
|
8.0
|
68.4
|
|
3X0.75
|
10.4
|
89.8
|
||
|
4X0.75
|
13.7
|
117.5
|
||
|
5X0.75
|
17.1
|
145.2
|
||
|
6X0.75
|
19.4
|
166.6
|
||
|
7X0.75
|
21.8
|
188.1
|
||
|
8X0.75
|
24.1
|
209.5
|
||
|
9X0.75
|
26.5
|
231.0
|
||
|
10X0.75
|
28.8
|
252.5
|
||
|
11X0.75
|
31.2
|
273.9
|
||
|
12X0.75
|
33.5
|
295.4
|
||
|
13X0.75
|
35.9
|
316.8
|
||
|
14X0.75
|
39.2
|
344.5
|
||
|
15X0.75
|
41.6
|
366.0
|
||
|
16X0.75
|
44.0
|
387.4
|
||
|
17X0.75
|
46.3
|
409.0
|
||
|
18X0.75
|
49.5
|
436.5
|
||
|
19X0.75
|
52.0
|
458.0
|
||
|
20X0.75
|
54.3
|
479.5
|
||
|
21X0.75
|
56.7
|
500.9
|
||
|
22X0.75
|
59.0
|
522.4
|
||
|
23X0.75
|
61.4
|
543.8
|
||
|
24X0.75
|
64.7
|
571.5
|
||
|
注：以上規格為常用型，可根據用戶要求定制特殊規格
|
||||
|
型號
|
芯數x截面
mm2 |
電纜外型尺寸
|
電纜參考重量
KG/KM |
|
|
高mm
|
寬mm
|
|||
|
TVVB
梅花排列 |
24X0.75
|
9.0
|
32
|
499
|
|
30X0.75
|
8.5
|
41
|
619
|
|
|
36X0.75
|
9.0
|
44.5
|
733
|
|
|
40X0.75
|
8.5
|
51.8
|
795
|
|
|
42X0.75
|
9.0
|
50.6
|
839
|
|
|
48X0.75
|
9.0
|
56.7
|
945
|
|
|
54X0.75
|
9.0
|
63
|
1050
|
|
|
60X0.75
|
9.0
|
69
|
1156
|
|
|
66X0.75
|
9.0
|
75
|
1262
|
|
注：以上規格為常用型，可根據用戶要求定制特殊規格
