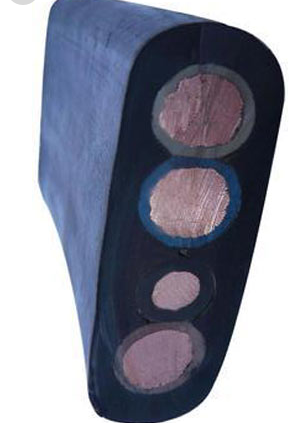

YERPFB-3*4+1*2.5扁平軟電纜

1.
   YERPFB-3*4+1*2.5扁平軟電纜特點及用途
   阻燃丁晴扁平軟電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的移動電器用連接電纜，目前本產品已廣泛應用于冶金、電力、船舶、汽車制造等行業。
   二：YERPFB-3*4+1*2.5扁平軟電纜產品執行標準:企業標準。
   阻燃性能試驗執行GB5013-2008規定
   三：YERPFB-3*4+1*2.5扁平軟電纜使用特性
   1 交流額定電壓：U0/U 0.6/1KV
   zui高工作溫度： 105
   zui低環境溫度：固定敷設-40
   2 電纜安裝敷設溫度應不低于-25。
   3 電纜允許彎曲半徑：電纜zui小為電纜外徑的12倍
   四：基本型號及名稱
   YERPFB扁平軟電纜絕緣和護套移動扁平軟電纜

2. 規 格	導體結構	電纜參考數據				20 ℃ 時zui小絕緣電阻 M Ω
   		外徑上限（寬度×厚度）	近似重量	20 ℃ zui大直流電阻
   芯數×截面積 mm2	根數 / 直徑 mm	YB YBF YBZ mm	YB YBF YBZ Kg/mm	不鍍錫 Ω /km	鍍錫 Ω /km	YB YBF	YBZ
   3×4	56/0.30	19.6×8.9	285	4.95	5.09	50	400
   3×6	84/030	22.0×9.9	380	3.30	3.39
   3×10	84/0.40	27.5×12	615	1.91	1.95
   3×16	126/0.40	31.3×13.3	830	1.21	1.24
   3×25	196/0.40	38.3×15.8	1230	0.78	0.795
   3×35	276/0.40	42.8×17.6	1605	0.554	0.565	40	300
   3×50	396/0.40	49.2×20.0	2205	0.386	0.393
   3×70	360/0.50	55.6×22.5	2965	0.272	0.277
   3×4+2×1	56/0.30+32/0.20	25×8.5	427	4.95	5.0	50	400
   3×6+2×1	84/0.30+32/0.20	30×12	590	3.30	3.34	50	400
   3×6+2×1.5	84/0.30+30/0.25	30×12	600	3.30	3.38	50	400
   6×2.5+6×1.5	49/0.25+30/0.25	35×15	900	7.98	8.05	50	400
   3×4+4×2.5	56/0.30+49/0.25	32×9	520	4.95	5.03	50	400
   3×25+1×10	196/0.40+84/0.40	53×18	1800	0.78	0.81	50	400
   3×16+1×10	126/0.40+84/0.30	43×15	1200	1.21	1.27	50	400
   3×35+1×10	276/0.40+84/0.40	61×21	2500	0.554	0.56	40	300
   3×50+1×10	396/0.40+84/0.40	65×24	3200	0.386	0.392	40	300
