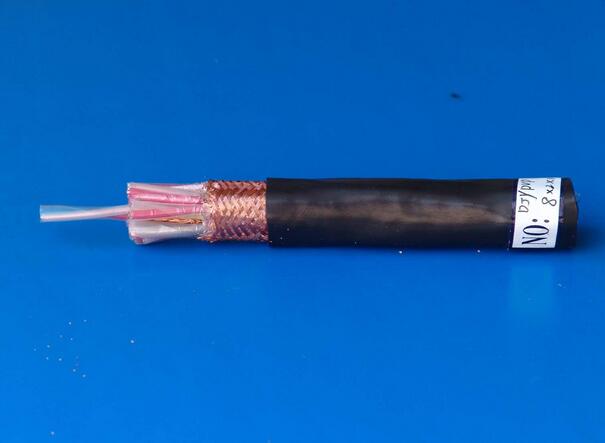

變頻電纜/BP-YJVP2銅帶屏蔽 變頻電纜的結構：了解變頻電纜工作特點之后，就不難從電纜結構改進 來解決上述三個問題。 1．電纜J緣設計：大多數情況選用一般電力電纜，如聚氯乙烯J緣或交聯聚乙烯J緣聚氯乙烯護套電纜，由于電纜本身耐壓水平較高，很少發生電纜本體擊穿。為何電纜在工頻下能長期運行而變頻下幾小時內擊穿? 這決不是老化問題，基本上可歸結于高頻脈沖電壓的影響。一般采用聚氯乙烯J緣并不理想，因?yàn)槠浣橘|(zhì)損耗偏大。交聯聚乙烯J緣較為滿意，它兼有機、電、熱等優良性能。 若適當加厚，當然更為可靠，這對變頻電纜更為有利。 變頻電纜/BP-YJVP2銅帶屏蔽 2．電纜對稱性設計 變頻器與變頻電機之間的電纜均需采用對稱電纜結構，對稱電纜結構有3芯和3+3芯兩種， 3+3芯電纜結構是將三大一小四芯J緣線芯中D四芯(中性線芯)分解為三個截面較小的J緣線芯，把三大三小線芯對稱成纜，對于6/10kV變頻電機專用電纜，該電纜結構與6/10kV普通電力電纜有所不同，普通電力電纜是將三根J緣線芯采用銅帶屏蔽后成纜，而變頻電機專用電纜是由銅絲銅帶屏蔽后擠包分相護套，然后對稱成纜，對稱電纜結構由于導線的互換性，有更好的電磁相容性，對抑制電磁干擾起到一定的作用，能抵消高次諧彼中的奇次頻率， 提高變頻電機專用電纜的抗干擾性，減少了整個系統中的電磁輻射。 ３．屏蔽結構的設計 1.8/3kV及以下變頻電機專用電纜的屏蔽一般采用總屏蔽， 6/10kv變頻電機專用電纜屏蔽由分相屏蔽和總屏蔽構成，分相屏蔽一般可采用銅帶屏蔽或銅絲銅帶組合屏蔽?？偲帘谓Y(jié)構可采用銅絲銅帶組合屏蔽、銅絲編織屏蔽、銅帶屏蔽、銅絲編織銅帶屏蔽等，屏蔽層截面與主線芯截面按一定比例。此結構的屏蔽電纜可抗電磁感應、接地不良和電源線傳導干擾，減小電感，防止感應電動勢過大。屏蔽層既起到抑制電磁波對外發射的作用，又可作為短路電流的通道，能起到中 性線芯的保護作用。 大家習慣采用銅線編織屏蔽，實際上這并不是好方法，材料消耗大、加工速度慢、屏蔽效應不是理想。采用銅帶搭蓋縱包并軋紋是較為的結構和工藝，形成了全封閉金屬層，只要厚度適當，可達到有效的屏蔽功能。而這種工藝及其所用的材料在光纜L域中已十分普遍，銅帶厚度不能太薄，以保證抑制電磁 波對外發射。 當然對于移動型的變頻電纜須采用編制屏蔽結構。 4．屏蔽層接地措施： 屏蔽層接地良好是抑制電磁波對外發射的必要條件，銅線編織屏蔽的接地方式較容易解決，而縱包銅帶軋紋屏蔽需用專用夾具接地， 夾具與軋紋銅管的接觸面應當吻合，接地線由夾具尾端引出。 5．外護套 變頻電纜大多數敷設在室內，考慮到電纜在使用過程中經常受到徑向或縱向外力作用，在電纜屏蔽層外增加鎧裝層，同時它也起到附加性總屏蔽作用，特別是鋼帶鎧裝和銅絲、銅帶屏蔽，是采用了兩種不同屏蔽材料，在電磁波屏蔽上起到一定的互補作用，屏蔽效果將更好。外護套選用高密度聚乙烯更為 合適。 三、電纜的主要制造工藝技求 在變頻電機專用電纜銷售過程中，J緣線芯擠包工序、成纜工序等是 關鍵的工序。
